OBD2 Тестер за букса – предотвратява изгаряне на диагностични уреди

OBD2 Diagnostic Port Tester е професионален уред за пълен електрически тест на диагностичната букса на автомобила, предназначен за ежедневна употреба в автосервизи. Основната му цел е да предпази диагностичната апаратура от повреди, които в реалната практика често водят до изгаряне на скенери за хиляди левове.
Уредът открива проблеми в захранването и сигналните линии преди включване на диагностичен уред, което го прави изключително ценен инструмент за всеки сервиз, работещ с професионална диагностика.

Защо този тестер реално спестява пари на сервиза
В практиката не са рядкост случаи на:

• обърнат плюс и маса в OBD буксата
• подадено напрежение върху комуникационна линия
• късо съединение към 12V на несъответен пин
• високо или отрицателно напрежение

В подобни ситуации директното включване на диагностичен скенер може да доведе до моментална повреда на интерфейса, главната платка или комуникационния модул. Ремонтът често е невъзможен или икономически неизгоден, а подмяната на уреда може да струва хиляди левове.

Тестера на OBD букса се изплаща още при първия предотвратен инцидент, като елиминира риска за диагностичното оборудване.

Основни приложения и предимства:
Предпазва диагностични скенери (Autel, TOPDON, Bosch, Launch, Thinkcar и др.) от:

• изгаряне вследствие на грешно захранване
• обърната полярност
• късо съединение към 12V
• напрежение над допустимото

Проверява:

• +12V на пин 16
• маса на пинове 4 и 5
• Открива прекъснат плюс или маса към OBD буксата
• Следи в реално време напрежението на акумулатора

Подходящ както за стандартни автомобили с OBD2 букса, така и за по-стари автомобили (чрез преходници или ръчен тест)

Какво включва пълният тест на OBD буксата:

• Тестерът извършва автоматичен контрол на всички 16 пина, като проверява всеки от тях за:
• Напрежение над 16V (опасно за диагностични уреди)
• Отрицателно напрежение (под 0V)
• Директно или импулсно късо съединение към 12V
• Обърната полярност на захранването
• Нестандартни потенциали по комуникационните линии

Всеки пин се анализира както за постоянни, така и за кратки импулсни събития, които често остават незабелязани, но могат да унищожат диагностичен интерфейс.

Режими на работа:
Мултиплексорен режим (стандартен)
Автоматично сканиране на всички пинове

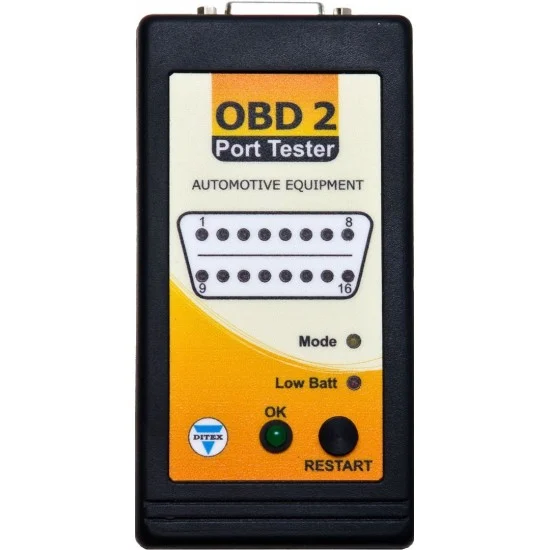

LED индикация, с визуализация като OBD2 букса

При изправна букса:

Свети само зеленият LED „OK“

При проблем:

съответният пин светва в червено с различен режим на мигане

Режим за тест на единичен пин за автомобили преди OBD2 стандарта

Ръчен контрол на потенциала пин по пин

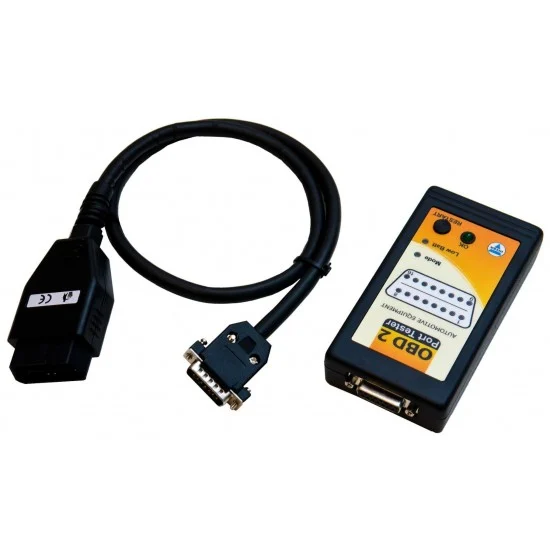

Работи с опционален тестов кабел

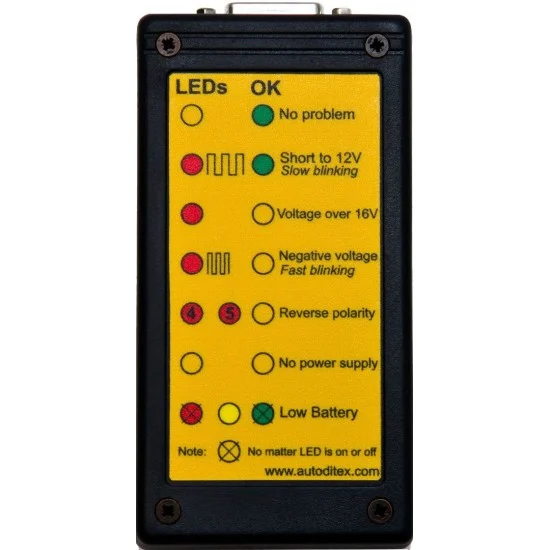

Светлинна индикация и защита:

• 16 червени LED диода – индикация за проблемен пин
• OK (зелен LED) – безопасно за включване на диагностичен уред
• Low Battery – напрежение под 11V
• Различни режими на мигане за:
• Късо към 12V
• Напрежение над 16V
• Отрицателно напрежение

Технически характеристики:

• Време за тестов цикъл: до 15 сек
• Макс. напрежение на пин: 200V AC/DC
• Захранване: 12V от OBD буксата
• Външно захранване: 12V (опция)
• Диапазон: 7V – 35V DC
• Консумация: до 0.5W

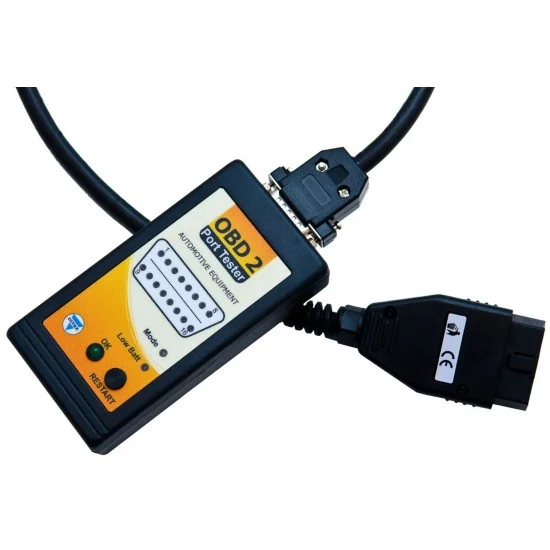

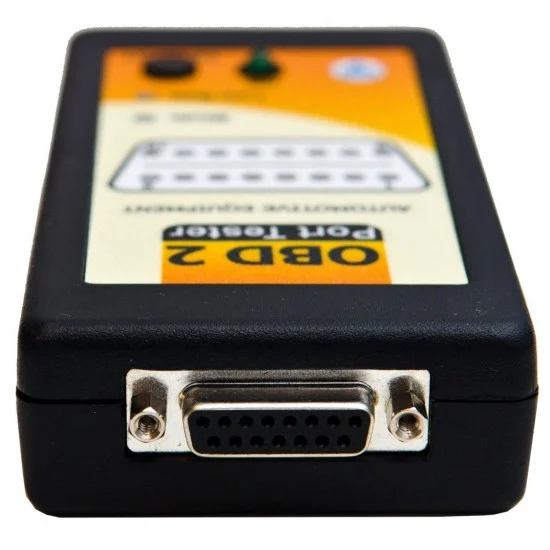

• Конектор: DB15 (мъжки)
• Размери: 130 × 70 × 30 mm
• Тегло: 0.3 kg

Препоръчва се за всеки сервиз, който:

• Работи с професионална диагностика
• Иска да намали риска от скъпи повреди
• Цени превантивния контрол пред ремонта
• Включва диагностични уреди ежедневно
